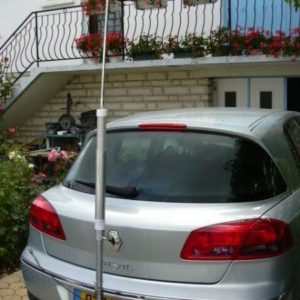

mfj 1668 00 300x300 - Antena mobil Resonante 80-6 Metros, HF Móvil, MFJ-1668

Antena Móvil HF
Cubre 80-6 metros con un telescopio móvil de operación fija de 4 1/2 pies o 10 pies
látigo. La bobina de carga ajustable continuamente mide 36 pulgadas de largo por 2 pulgadas de diámetro y pesa 2.6 libras.

$ 179.95 dolares solamente

ANTENA DE MOVIL MFJ 1668
Introducción
La antena de destornillador sintonizado manualmente MFJ-1668 fue diseñada para un funcionamiento continuo desde
6-80 metros usando un látigo provisto de 10 pies de largo. El látigo suministrado de 4 ½ pies se puede usar para
Operación móvil o de espacio limitado.
La antena se ajusta aflojando un tornillo de mano y moviendo la cubierta de aluminio hacia arriba o hacia abajo
bobina de carga. La bobina de carga está hecha de alambre de cobre estañado enrollado en un núcleo de tubo de PVC.
El calibre de cobre y berilio se utiliza para realizar la conexión entre la cubierta de aluminio y
la bobina de carga.
ADVERTENCIA: QUEMADURAS DE RF Y LESIONES GRAVES PUEDEN OCURRIR SI EL CONTACTO ES
HECHO CON LA ANTENA. COLOCAR LA ANTENA EN UN FUERA DE
UBICACIÓN DEL ALCANCE.
Operación portátil y montaje
El MFJ-1668 se convierte en una antena portátil muy eficiente cuando se usa en combinación con un trípode
y un sistema radial de tierra. La antena se puede montar fácilmente en un trípode como el MFJ1918 o un montaje similar para operaciones portátiles. El montaje de tubo MFJ-342 3/8 se acopla fácilmente al
Antena a un trípode. La antena debe estar correctamente conectada a un sistema radial de tierra.
Configuración portátil
1. Retire la antena del embalaje.
2. Coloque una arandela de seguridad de 3/8 “en la rosca de 3/8 X 24 del látigo deseado.
3. Enrosque cuidadosamente el látigo deseado en la tuerca de acoplamiento 3/8 ubicada en la parte superior de la carga
bobina.
4. Fije el látigo en su lugar con una llave de 9/16.
5. Coloque una arandela de seguridad de 3/8 ”en el soporte de 3/8 X 24 en la base de la bobina de carga.
6. Atornille la antena en el soporte hembra 3/8 X 24 deseado, como el MFJ-342.
7. Fije la antena en su lugar con una llave de 9/16 ”.
8. Conecte el sistema de contrapeso al blindaje de tierra de la línea de alimentación. Si usa un MFJ-342
o un montaje similar, fije los radiales del suelo a uno de los pernos de ¼ ”ubicados en el soporte.
Asegúrese de que el sistema de tierra no entre en contacto con el destornillador
antena.

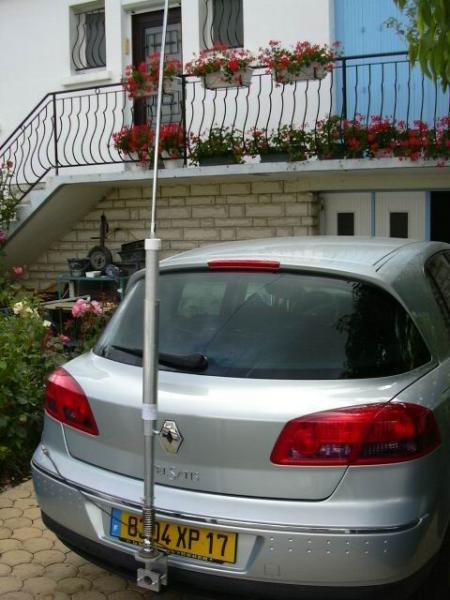

Operación móvil
El MFJ-1668 puede usarse como una antena móvil conectando el látigo de 4.5 pies suministrado
en la antena. También se puede usar el látigo de 10 pies cuando el vehículo está estacionado para
mayor eficiencia. NUNCA INTENTE USAR EL 10-FOOT WHIP WHILE A
VEHICULO ESTA EN MOVIMIENTO. DAÑO O LESIÓN GRAVE PUEDE Y LO HARÁ
OCURRIR SI LA ANTENA ENTRADA EN CONTACTO CON EL TIPO GENERAL
OBSTRUCCIONES O LINEAS ELECTRICAS.
Manual de instrucciones MFJ-1668 Antena Destornillador
Configuración móvil
1. Retire la antena del embalaje.
2. Coloque una arandela de seguridad de 3/8 “en la rosca de 3/8 X 24 del látigo deseado. SIEMPRE USA
BLOQUEO DE ARANDELAS PARA INSTALACIONES MÓVILES.
3. Enrosque cuidadosamente el látigo deseado en la tuerca de acoplamiento 3/8 ubicada en la parte superior de la carga
bobina.
4. Fije el látigo en su lugar con una llave de 9/16.
5. Coloque una arandela de seguridad de 3/8 ”en el soporte de 3/8 X 24 en la base de la bobina de carga.
SIEMPRE UTILICE ARANDELAS PARA INSTALACIONES MÓVILES.
6. Atornille la antena en el soporte deseado.
7. Fije la antena en su lugar con una llave de 9/16 ”.
8. Conecte una conexión a tierra del vehículo al blindaje de tierra de la línea de alimentación. El suelo debe ser
unido directamente al chasis o carrocería del vehículo. Compruebe para asegurarse de que el sistema de tierra
No entra en contacto con la antena del destornillador.
Emparejamiento de impedancia
Para una correcta coincidencia y operación del punto de alimentación, será necesario colocar una bobina de adaptación de impedancia
Entre la antena y un suelo. Esto será más necesario para las bandas de HF más bajas, tales como
40 y 80 metros. Conecte un extremo de una bobina de adaptación de impedancia a la tuerca de mariposa en la parte inferior
parte de la antena. Conecte el extremo opuesto al sistema radial del suelo o al suelo del vehículo.
unido a la pantalla coaxial dependiendo de su instalación.
Sintonización
El MFJ-1668 se puede sintonizar muy fácilmente con un analizador SWR como el MFJ-259B. Una radio
y también se puede utilizar un medidor de SWR. La frecuencia de resonancia de la antena se ajusta mediante
aflojar el tornillo situado en el lado de la antena. La antena debe estar configurada en el
ubicación de operación deseada utilizando las instrucciones anteriores. El sistema de tierra también debe estar instalado.
para su correcto funcionamiento. Siga los pasos a continuación para elegir la frecuencia de operación deseada.

1. Verifique que la antena esté configurada correctamente como se indicó anteriormente.
2. Extienda el látigo a toda la longitud.
3. Compruebe completamente el punto de resonancia (un mínimo de SWR) de la antena con la bobina
cortocircuito. La bobina está completamente en cortocircuito cuando la bobina está completamente cubierta.
4. Si no se puede encontrar un punto de resonancia, verifique todas sus conexiones, incluida su conexión a tierra.
sistema radial.
5. Para disminuir la frecuencia de funcionamiento, afloje el tornillo de mariposa y deslice la cubierta de la bobina hacia abajo
la bobina. Para aumentar la frecuencia de resonancia, deslice la bobina para cubrir la antena. Apretar
Apriete el tornillo y compruebe el SWR como se hizo en el paso 3.
6. Cuando obtenga la frecuencia deseada, apriete el tornillo de mariposa. Repite el
Pasos anteriores para encontrar frecuencias de operación adicionales.
